Технические характеристики

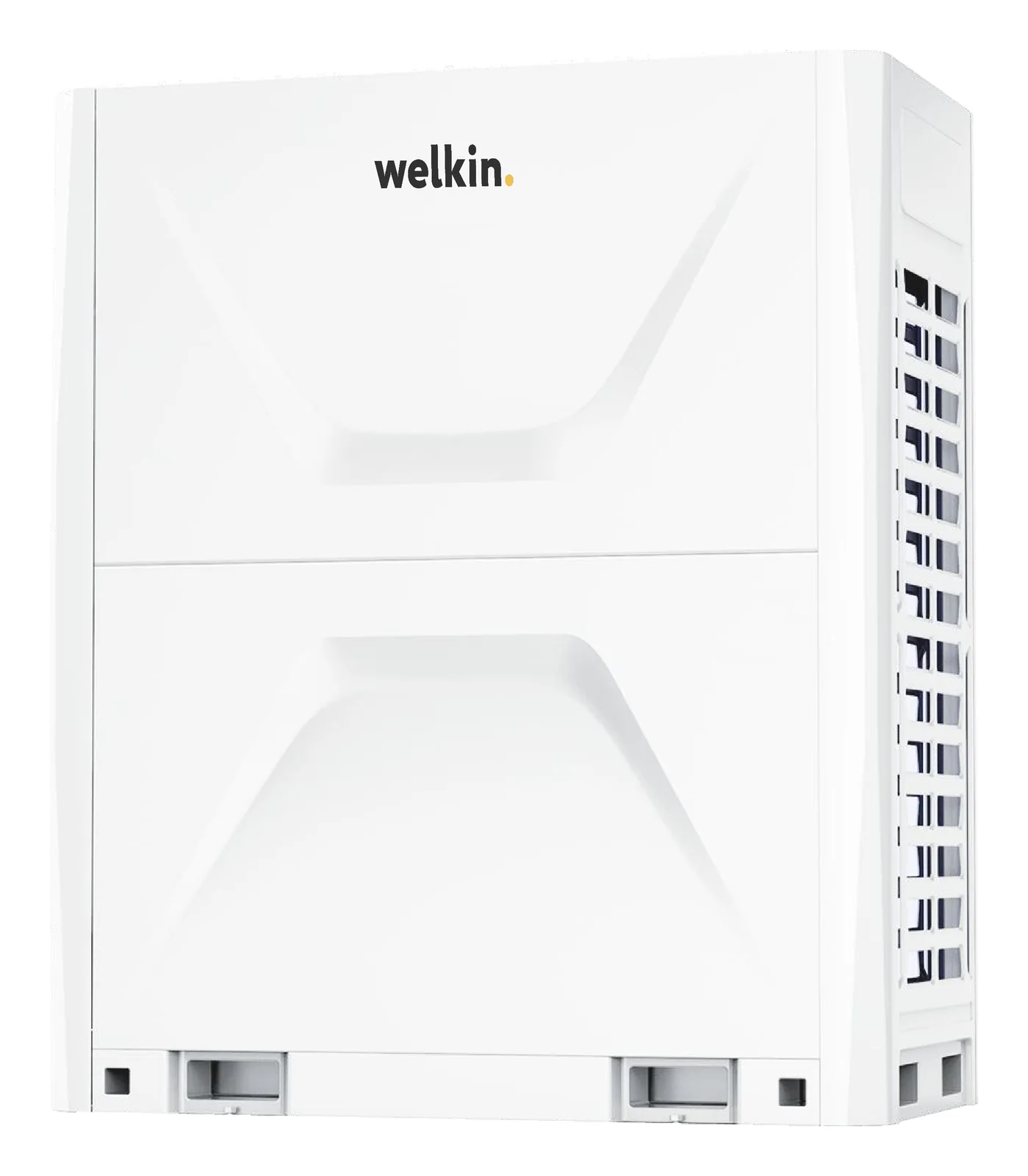

WSTBY-J610-DT1ZB-I
VRF-система — Модульный наружный блок VRF T3
| Модель | WSTBY-J610-DT1ZB-I |
|---|---|
| Серия | Модульный наружный блок VRF T3 |
| Мощность (т) | 13.1 |
| Мощность (кВт) | 46 |
| Регистрация QCC | Зарегистрировано |
| Регион | ОАЭ |
Производительность
| Электропитание | 380–415 В, 3N~, 50/60 Гц |
|---|---|
| Холодопроизводительность, T1 (кВт) | 62 |
| Холодопроизводительность, T1 (TR) | 17.71 |
| Холодопроизводительность, T1 (Btu/ч) | 212000 |
| Холодопроизводительность, T3 (кВт) | 47.50 |
| Холодопроизводительность, T3 (TR) | 13.57 |
| Холодопроизводительность, T3 (Btu/ч) | 162000 |
| Теплопроизводительность (кВт) | 62 |
| Теплопроизводительность (TR) | 17.71 |
| Теплопроизводительность (Btu/ч) | 212000 |
| EER, T1 (Вт/Вт) | 3.5 |
| EER, T1 (Btu/Вт·ч) | 12 |
| EER, T3 (Вт/Вт) | 2.8 |
| EER, T3 (Btu/Вт·ч) | 9.55 |
|---|---|
| COP, T1 (Вт/Вт) | 4.1 |
| CSPF, T1 (Btu/Вт·ч) | 14 |
| Потребляемая мощность при охлаждении, T1 (кВт) | 17.71 |
| Рабочий ток при охлаждении, T1 (А) | 27.95 |
| Потребляемая мощность при охлаждении, T3 (кВт) | 16.96 |
| Рабочий ток при охлаждении, T3 (А) | 26.77 |
| Потребляемая мощность при обогреве, T1 (кВт) | 15.12 |
| Рабочий ток при обогреве, T1 (А) | 23.86 |
| Макс. потребляемая мощность (Вт) | 31900 |
| MCA, макс. ток (А) | 51 |
| MFA, автоматический выключатель (А) | 63 |
Компрессор
| Модель компрессора | AA55PHDG-D1Y2 |
|---|---|
| Количество компрессоров | 2 |
| Тип компрессора | DC-инверторный |
| Производитель компрессора | Hitachi |
| Диапазон оборотов компрессора (об/с) | 15–140 |
| Мощность компрессора (Вт) | 26630 |
| Потребляемая мощность компрессора (Вт) | 8700 |
| Рабочая частота (Гц) | 45–420 |
|---|---|
| Подогрев картера (Вт) | 40–80 |
| Масло компрессора (мл) | 1100 (FV68H) |
| Дополнительное масло, заводское (мл) | 5500 |
| Хладагент | R410A |
| Заправка хладагента (г) | 19000 |
| Расчётное давление (МПа) | 4.2 |
Вентиляторы и теплообменник
| Материал наружного вентилятора | Пластик |
|---|---|
| Тип наружного вентилятора | Осевой |
| Количество наружных вентиляторов | 2 |
| Модель двигателя вентилятора | DW1000A-ZL |
| Тип двигателя вентилятора | DC-инверторный |
| Производитель двигателя | SHANGQI |
| Класс изоляции | B |
| Степень защиты | IP54 |
| Мощность двигателя (Вт) | 1000 × 2 |
| Обороты по скоростям, от высокой к низкой (об/мин) | 930 |
|---|---|
| Расход воздуха (м³/ч) | 29000 |
| Расход воздуха (CFM) | 17058 |
| Уровень шума (дБ(A)) | 45–63 |
| Рядов теплообменника | 2 |
| Шаг оребрения (мм) | 1.5 |
| Материал оребрения | Гидрофильное алюминиевое оребрение |
| Наружный Ø трубки (мм) и тип | Ø 7, с внутренней насечкой |
| Контуры теплообменника | 30 × 2 × 2 |
Габариты, трубы и подключение
| Габариты (Ш × Г × В, мм) | 1850 × 825 × 1760 |
|---|---|
| Габариты в упаковке (Ш × Г × В, мм) | 1925 × 930 × 1930 |
| Масса нетто (кг) | 384 |
| Масса брутто (кг) | 407 |
| Жидкостная труба, Ø (мм) | 22.2 |
| Газовая труба, Ø (мм) | 35 |
| Макс. длина трассы (м) | 1000 |
|---|---|
| Температура наружного воздуха, охлаждение / обогрев (°C) | -10–55 / -20–24 |
| Силовой кабель, наружный блок (мм²) | 5 × 16 |
| Сигнальный кабель A/B, наружный блок (мм²) | 2 × 0.75 |
| Сигнальный кабель A/B, к внутренним блокам (мм²) | 2 × 0.75 |
Особенности изделия
Высокие EER и COP
Эффективен и на охлаждение, и на обогрев в условиях T1 и T3.
Синусоидальное управление 180°
Полноценный синусоидальный инверторный привод компрессора — плавнее, тише, экономичнее.
Эффективный DC-двигатель вентилятора
DC-инверторные двигатели вентиляторов наружного блока с оборотами под нагрузку.
