Технические характеристики

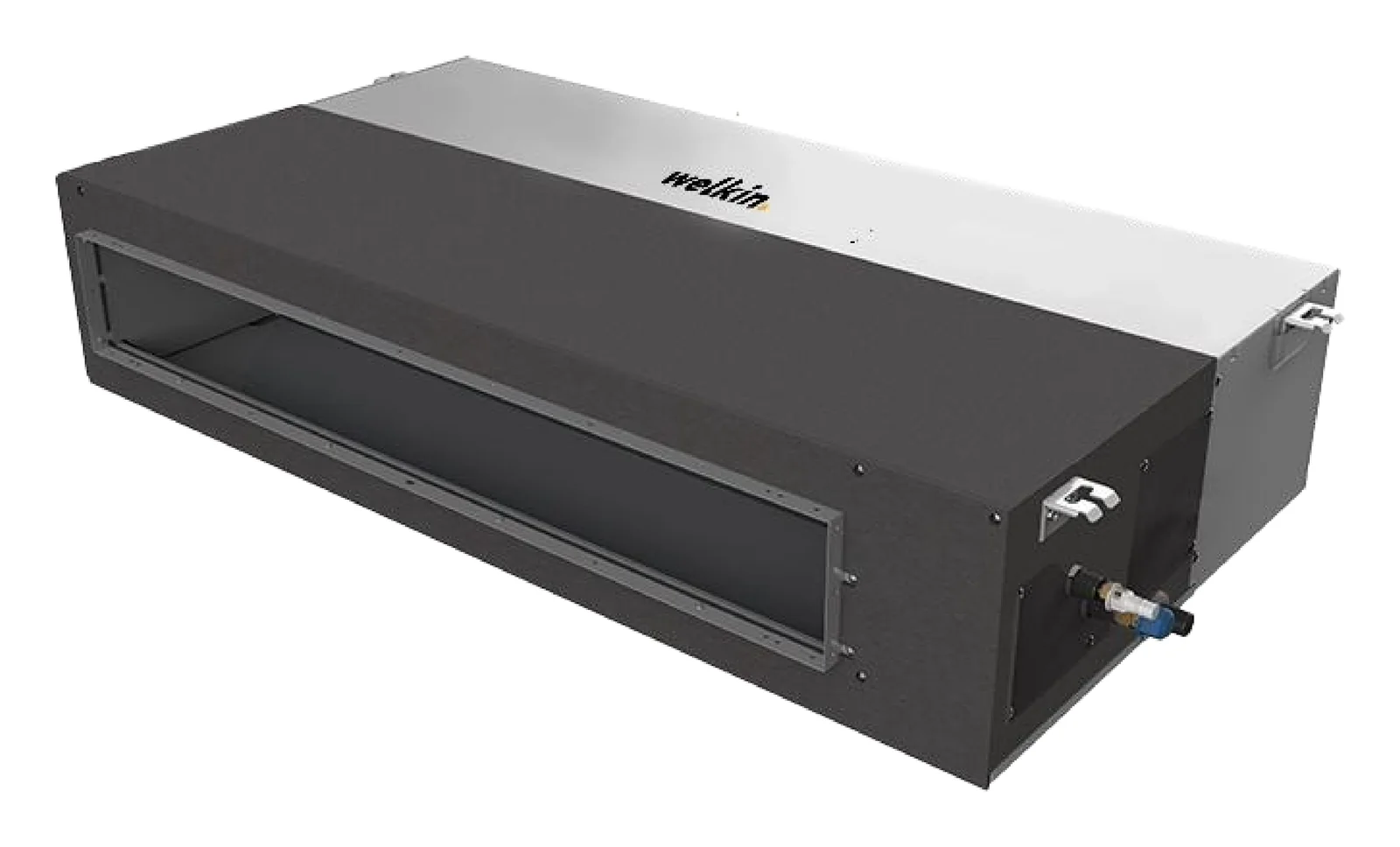

WSTBFJF-J220-MT1FV
VRF-система — Канальный внутренний блок, высокое давление
| Модель | WSTBFJF-J220-MT1FV |
|---|---|
| Серия | Канальный внутренний блок, высокое давление |
| Мощность (т) | 6.3 |
| Мощность (кВт) | 23 |
| Регистрация QCC | Зарегистрировано |
| Регион | ОАЭ |
Внутренний блок
| Электропитание (В / Гц / фаз) | 220–240 / 50 (60) / 1 |
|---|---|
| Холодопроизводительность (кВт) | 22.4 |
| Теплопроизводительность (кВт) | 25 |
| Расход воздуха по скоростям, от высокой к низкой (м³/ч) | 4400 |
| Уровень шума по скоростям, от высокой к низкой (дБ(A)) | 57 |
| Внешнее статическое давление, по умолчанию (диапазон) (Па) | 170 (30–250) |
| Габариты (Ш × Г × В, мм) | 1388 × 715 × 480 |
|---|---|
| Габариты в упаковке (Ш × Г × В, мм) | 1540 × 810 × 610 |
| Масса нетто (кг) | 99 |
| Масса брутто (кг) | 120 |
| Рабочая температура (°C) | 16–32 |
| Обслуживаемая площадь (м²) | 100–200 |
Двигатель вентилятора и теплообменник
| Модель двигателя вентилятора | FP900B-ZL |
|---|---|
| Производитель двигателя | WOLONG |
| Мощность двигателя (Вт) | 1200 |
| Обороты по скоростям, от высокой к низкой (об/мин) | 1350 |
| Рядов теплообменника | 4 |
| Шаг оребрения (мм) | 1.6 |
|---|---|
| Материал оребрения | Гидрофильное алюминиевое оребрение |
| Наружный Ø трубки (мм) и тип | Ø 7, с внутренней насечкой |
| Площадь теплообмена (м²) | 26.9 |
Трубы хладагента и подключение
| Жидкостная труба, Ø (мм) | 12.7 |
|---|---|
| Газовая труба, Ø (мм) | 22.2 |
| Дренаж | R3/4 дюйма (DN20) |
| Силовой кабель, внутренний блок (мм²) | 3 × 1.5 |
|---|---|
| Сигнальный кабель A/B, ВБ–НБ и ВБ–ВБ (мм²) | 2 × 0.5 |
Особенности изделия
Гибкие варианты забора
Варианты забора воздуха под запотолочное пространство на типоразмере 36K.
Два варианта забора воздуха
Рециркуляция сзади или снизу — выбор диктует схема воздуховодов, а не блок.
Дренаж с двух сторон
Конденсат можно отвести с любой стороны блока — как удобнее по трассе.
